Реле времени РО-406

Реле времени  РО-406
Складская позиция.
27 BYN
Количество:
Производитель:

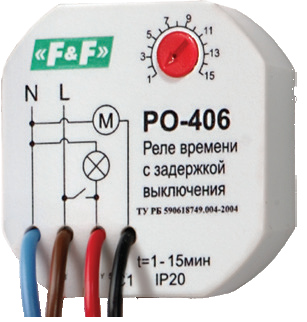

Реле времени PO-406

СМОТРЕТЬ ПОЛНЫЙ КАТАЛОГ...

Назначение
Реле времени PO-406 предназначено для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени.

Область применения
В вентиляционных системах, санузлах и т.п., выключателем включаем освещение, после выключения освещения вентилятор включится на установленный отрезок времени.

Отличительные особенности реле
Напряжение 230В, 50Гц.
Диапазон выдержки времени 1-15 мин,
Контакт 1Р, 8А.
Установка в монтажной коробке.

Назначение и область применения

Применяются в системах вентиляции санузлов для включения вентилято-

ра на заданное время.

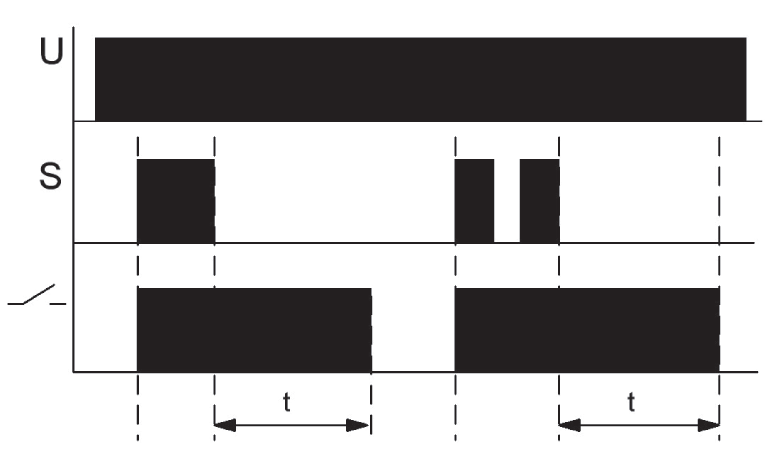

Принцип работы реле PO-406 и PO-415

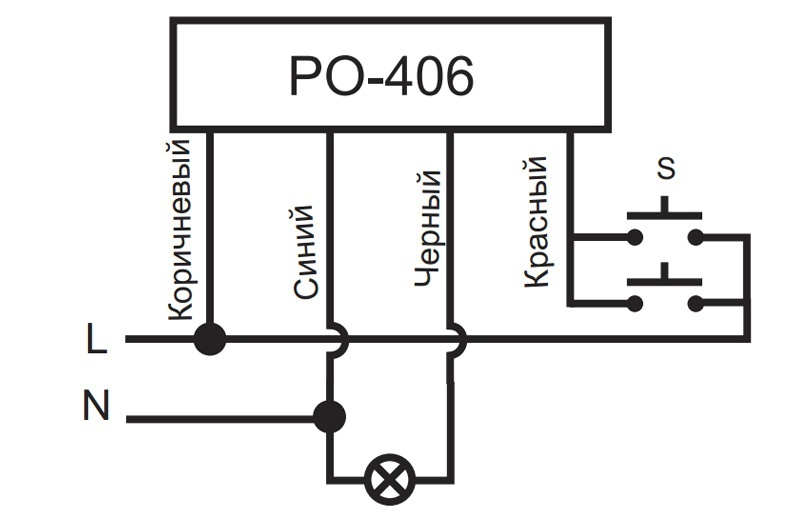

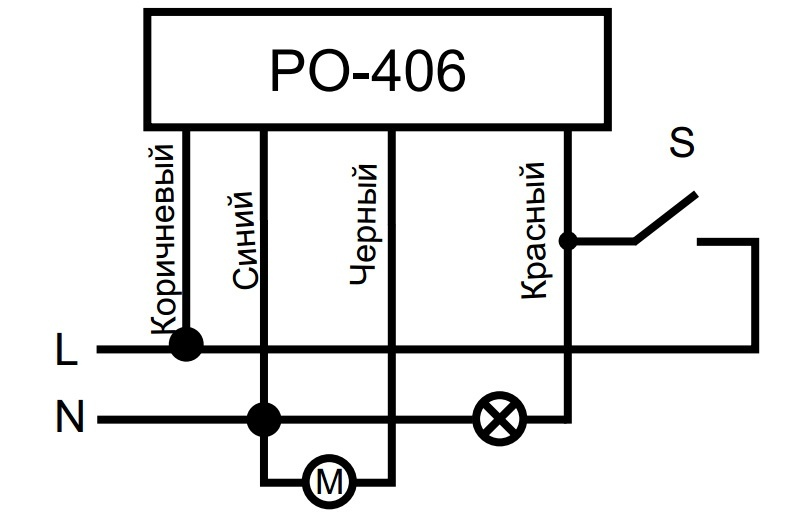

При включении освещения в санузле (замыкается контакт S) включается

и вентилятор М. После размыкания контакта S освещение отключается

и начинается отсчёт установленной выдержки времени. По истечении

установленной выдержки времени вентилятор отключается.

Если включить и затем выключить освещение во время отсчёта

времени, то он начинается снова.

ИНСТРУКЦИЯ РО-406

Технические данные:

ПараметрPO-406

Напряжение питания, В:1

230В, 50Гц

Максимальный коммутируемый ток(АС1), А:

8

Максимальная мощность нагрузки Приложение2
Контакт:Z-замыкающий 1Z

Выдержка времени, мин:

1-15

Задержка включения, мс:

< 50

Диапазон рабочих температур, °С:

от -25 до +50

Габариты (ШхВхГ), мм:

Ø55,H16

Тип корпуса(см. Приложение1): PDT
Подключение: провод 0,75мм2/длина 0,1м

серийное СКЛАД / Основной перечень продукции/                                                                                                                           ПРАЙС-ЛИСТ от 01.02.2017 г.
заказное При заказе уточнять наличие     Гарантия на продукцию - 24 месяца!
  Гарантия на реле времени программируемые циклические - 36 месяцев!
Артикул Исполнение Наименование Цена с НДС, BYN Краткая характеристика Напряжение Ток  Тип контакта  IP
EA02.001.007 серийное RV-01 35,88 с задержкой включения, вход управления, 1 модуль, монтаж на DIN-рейке 230В 16А  1NO/NC 20
EA02.001.008 серийное RV-02 35,88 с задержкой выключения,вход управления., 1 модуль, монтаж на DIN-рейке 230В 16А  1NO/NC 20
EA02.001.022 серийное PCU-507 56,40 многофункциональное, независимая установка двух выдержек времени, 1 модуль, монтаж на DIN-рейке 230В 2х8А 2NO/NC 20
EA02.001.009 серийное PCU-510 51,24 многофункциональное, 1 модуль, монтаж на DIN-рейке 230В AC, 24B AC/DC  2х8А  2NO/NC 20
EA02.001.012 серийное PCU-520 74,04 многофункциональное, с 2 независимыми выдержками времени, 2 модуля, монтаж на DIN-рейке 230В  2х8А  2NO/NC 20
EA02.001.013 серийное PCS-516 61,56 многофункциональное, с входами START и RESET, 1 модуль, монтаж на DIN-рейке 230В AC, 24B AC/DC 8А  1NO/NC 20
EA02.001.018 серийное PO-415 30,06 для систем  вентиляции, 1 модуль, монтаж на DIN-рейке 230В  16А  1NO/NC 20
EA02.001.019 серийное PO-406 26,82 для систем вентиляции,  в монтажную коробку Ø 60 мм 230В  8А  1NO 20
EA02.001.020 серийное PCG-417 55,86 "звезда-треугольник", для запуска электродвигателей, монтаж на DIN-рейке 230В AC, 24B AC/DC 2х8А  2NO/NC 20
EA02.001.021 серийное PCU-501 71,52 с выдержкой  времени после отключения питания, 3 функции , монтаж на DIN-рейке 12-264В AC/DC 2х8А  2NO/NC 20
EA02.001.005 серийное PCA-514 49,20 с задержкой выключения, 1 модуль, монтаж на DIN-рейке 230В AC, 24B AC/DC  2х8А  2NO/NC  20
EA02.001.002 заказное PCA-512U 52,02 с задержкой выключения, 1 модуль, монтаж на DIN-рейке 12-264В AC/DC  1NO/NC 20
EA02.001.004 заказное PCR-513U 52,02 с задержкой включения, 1 модуль, монтаж на DIN-рейке 12-264В AC/DC  8А  1NO/NC 20
EA02.001.010 заказное PCU-511 49,68 многофункциональное, 1 модуль, монтаж на DIN-рейке 230В  8А  1NO/NC 20
EA02.001.011 заказное PCU-511U 54,60 многофункциональное, 1 модуль, монтаж на DIN-рейке 12-264В AC/DC 8А   1NO/NC 20
EA02.001.023 заказное PCU-519 67,68 многофункциональное, с входами START и RESET, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 2х8А 2NO/NC 20
EA02.001.014 заказное PCS-516U 67,68 многофункциональное, с входами START и RESET, 1 модуль, монтаж на DIN-рейке 12-264В AC/DC 8А   1NO/NC 20
EA02.001.015 заказное PCS-517 94,98 многофункциональное, цифровая индикация, вход управления, 2 модуля, монтаж на DIN-рейке 24-264В AC/DC 16А  1NO/NC 20
EA02.001.016 заказное PCS-517.1 88,08 многофункциональное, цифровая индикация, 2 модуля, монтаж на DIN-рейке 24-264В AC/DC 16A  1NO/NC 20
EA02.001.017 заказное PCS-506 45,90 многофункциональное, для установки в монтажную коробку Ø 60 мм 230В AC 8А  1NO 20
EA02.001.024 заказное PCU-518 61,68 многофункциональное, с выносным потенциомметром, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 8А  1NO/NC 20
EA02.001.025 заказное PCU-530     NEW! 55,02 многофункциональное, 1 модуль, монтаж на DIN-рейке 100-264B AC/DC  3х8А  3NO/NC 20
