SAVE VTC 300 L/R SYSTEMAIR вентиляционный агрегат с рекуперацией тепла
Характеристики SAVE VTC 300 L Характеристики SAVE VTC 300 R
SAVE VTC 300 L
Номер позиции: 88381
• Приточно-вытяжная установка с высокоэффективным противоточным рекуператором
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Автоматическая функция защиты от обмерзания
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности в вытяжном канале).
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Поддержка протокола Modbus через порт RS485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 240 м2. Лево- и правосторонние модели.
SAVE VTC 300 разработана для настенного монтажа в подсобных помещениях (прачечных, кладовых и тд.).
Корпус SAVE VTC 300 изготовлен из тепло-шумо изолированных сэндвич-панелей окрашенных в белый цвет. Установка поставляется с системой управления, с высокоэффективным противоточным рекуператором, фильтрами, с энергоэффективными вентиляторами с EC-двигателями, которые потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.
Все настройки и функции доступны на панели управления SAVE Touch, встроенной в лицевую панель. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.
На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.
Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.
Установка имеет автоматическую функцию оттайки, которая может быть выбрана из 3-х различных режимов в зависимости от наружного воздуха и воздуха внутри помещения. Без предварительного нагревателя в «Пассивных домах», где дисбаланс не допустим, установки могут работать до -5°C. Без предварительного нагревателя, где дисбаланс допускается, установки могут работать до -15°C. При условиях эксплуатации ниже -15°C необходима установка предварительного нагревателя.
SAVE VTC 300 может быть доукомплектована электрическим догревателем.
Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.
Установка поставляется с панельными фильтрами низкого давления G4/Coarse 65% для приточного и вытяжного воздуха. Панельный фильтр F7 /ePM1 60% для приточного воздуха доступен опционально. Панельный фильтр M5/ePM10 50% доступен опционально для вытяжного воздуха.
| Технические характеристики | ||
| Изделие | ||
| Напряжение (номинальное) | 230 | В |
| Частота | 50 | Гц |
| Количество фаз | 1~ | |
| Расход воздуха | 300 | д |
| Рекомендуемый предохранитель | 10:00 AM | |
| Класс защиты | IP24 | |
| Теплоутилизатор | ||
| Тип теплообменника | Противоточный | |
| Нагреватель | ||
| Вариант обогрева | Отсутствует | |
| Приточный воздух | ||
| Входная мощность, приточный вентилятор | 85 | Вт |
| Вытяжной воздух | ||
| Входная мощность, вытяжной вентилятор | 85 | Вт |
| Фильтр | ||
| Класс фильтра, приточный воздух | Степень очистки 65% | |
| Класс фильтра, вытяжной воздух | Степень очистки 65% | |
| Цвет корпуса | ||
| Цвет корпуса, RAL | RAL 9010 | |
| Размеры и вес | ||
| Вес | 72 | кг |
| Используется для | ||
| Установка | Вертикальный | |
| Сторона притока | Слева/Справа | |
| ErP | ||
| Класс энергоэффективности, базовый агрегат | A | |
| Класс энергоэффективности, локальные требования | A | |
| Соответствие ErP | ErP 2016; ErP 2018 |

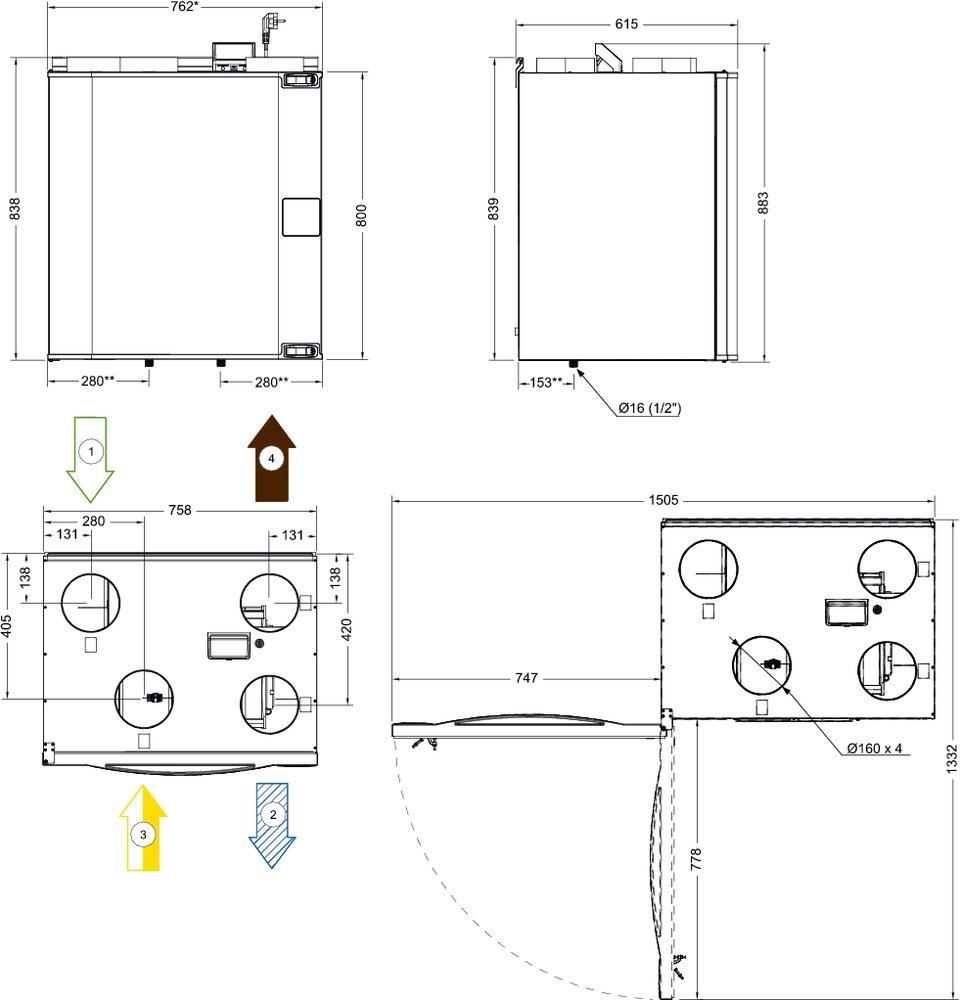

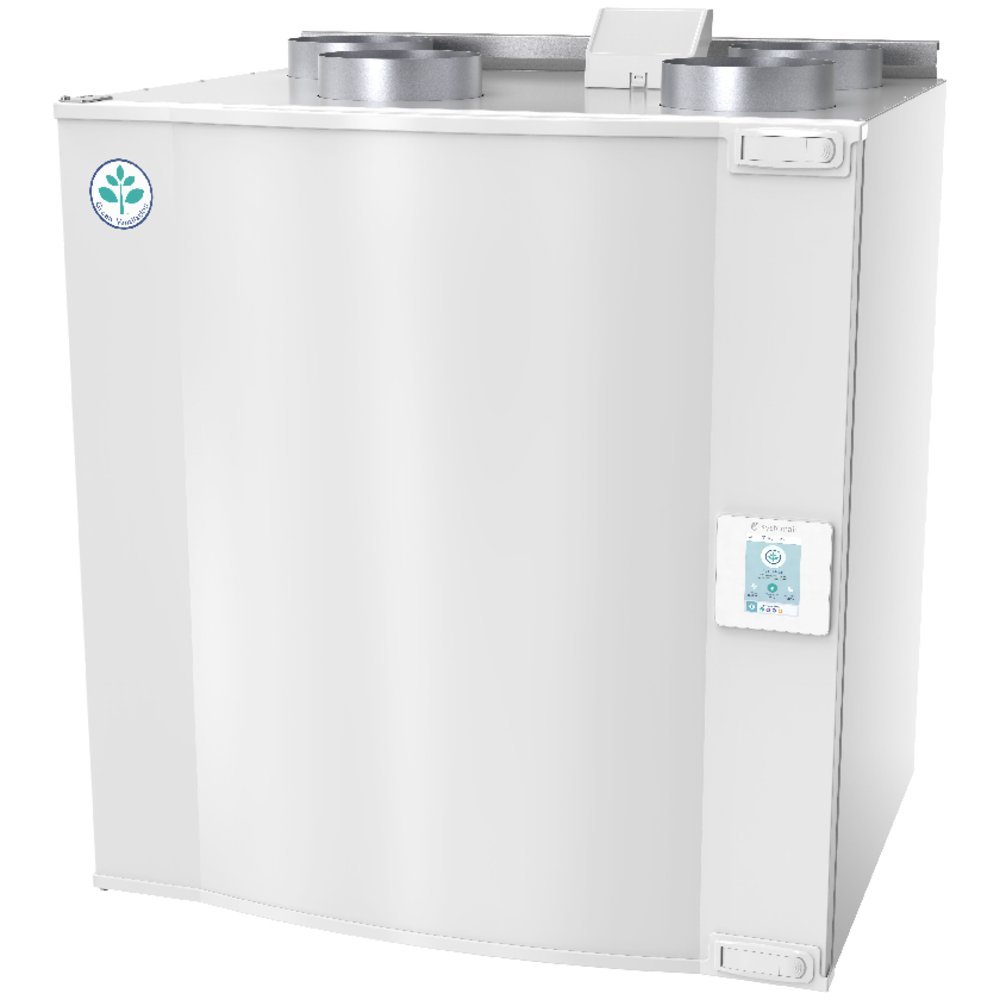

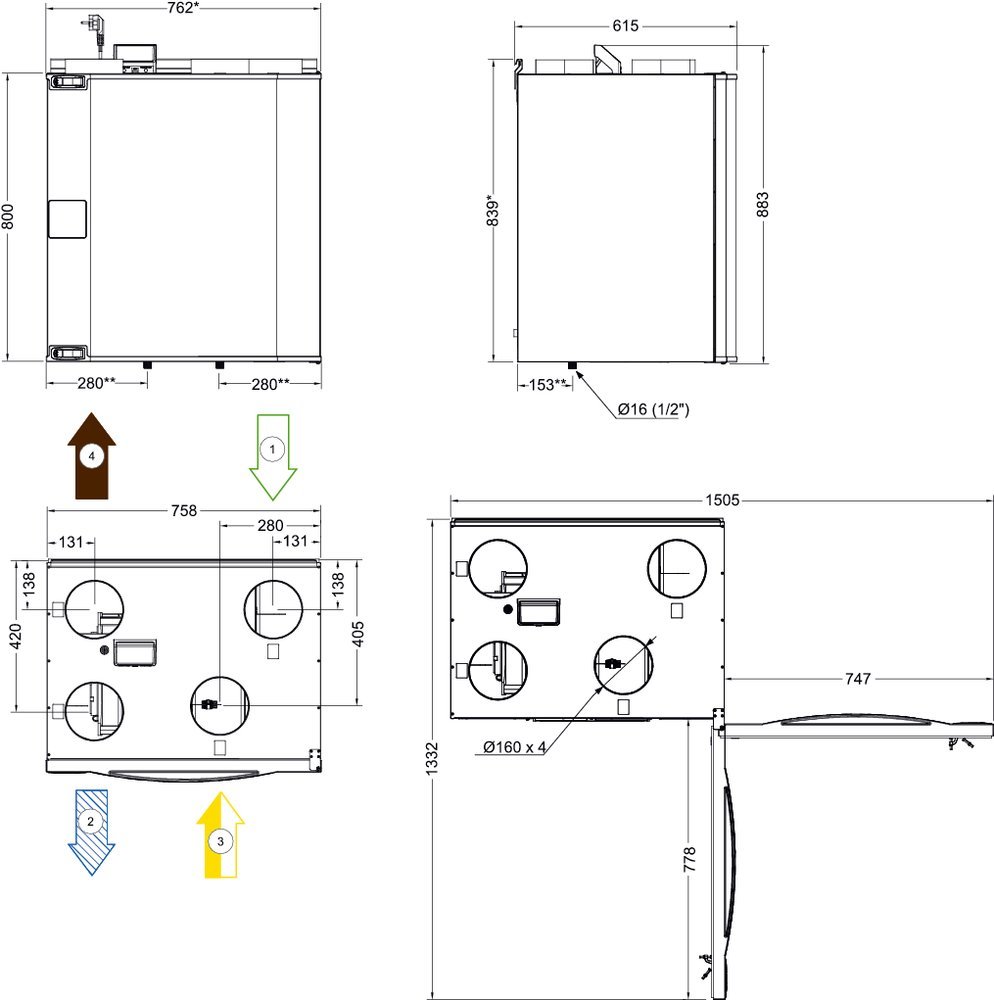

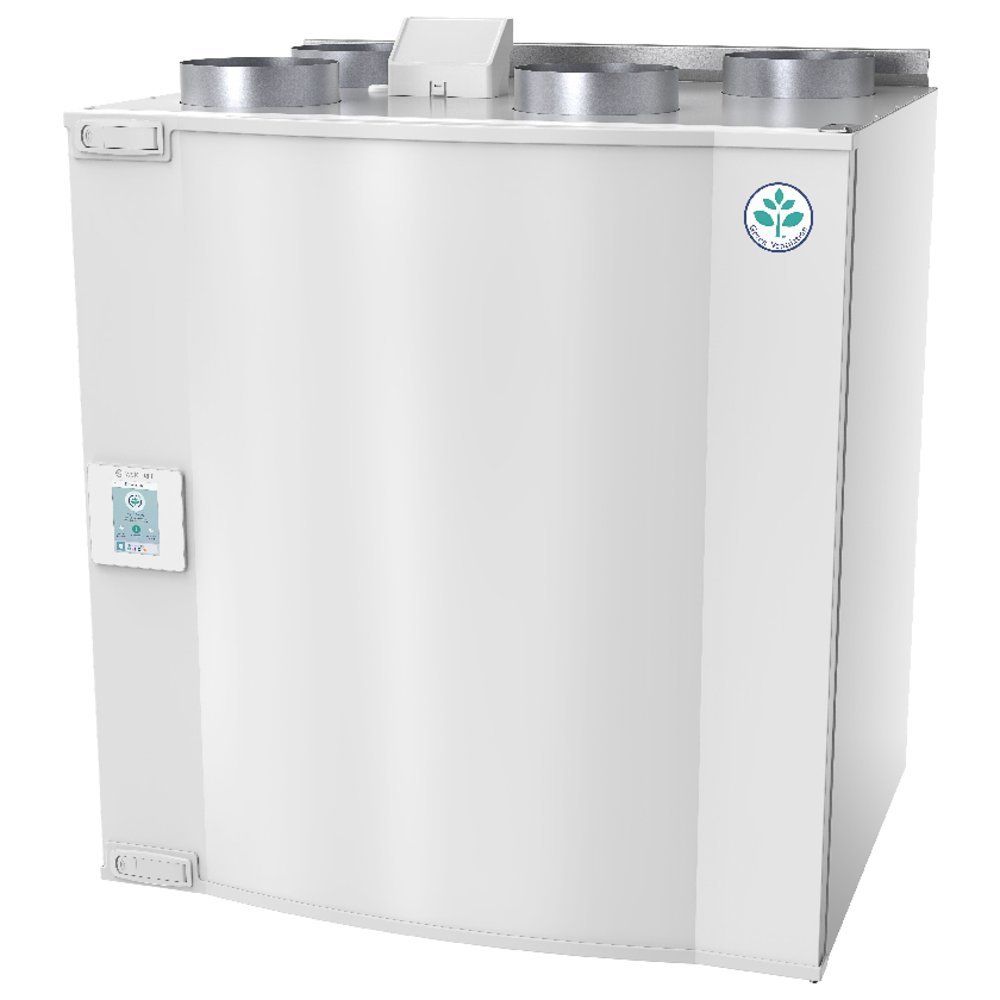

SAVE VTC 300 L левое исполнение SAVE VTC 300 R правое исполнение
| 1 | Наружный воздух |
|
2 |
Приточный воздух |
|
3 |
Вытяжной воздух |
|
4 |
Выбросной воздух |
| * Inspection hatch | ||
|
** Drainage |

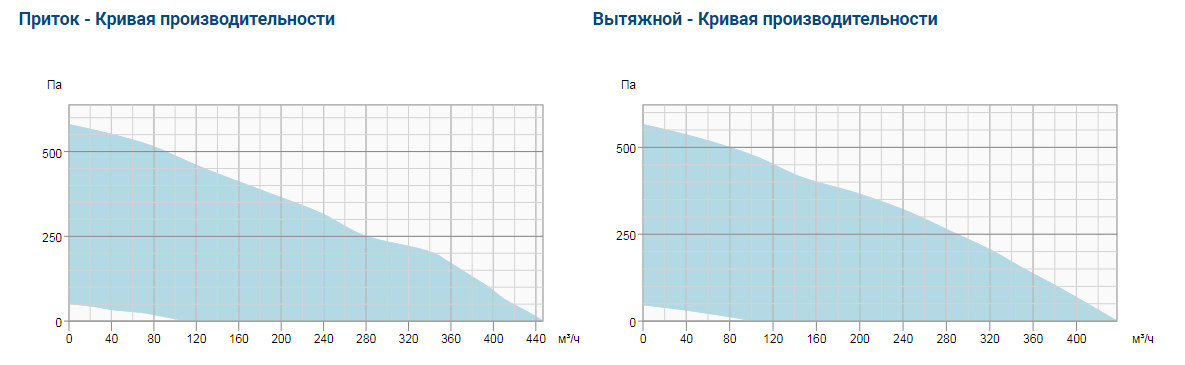

| Производительность максимальная, м3/ч | 300 |
|---|
| Имя документа | Тип документа | |
|---|---|---|
| SAVE Touch_quick_guide_20181211.pdf | Страницы каталога | |
| VTC300_USER_MANUAL_RU_20180913.PDF | Инструкция | |
| SAVE Modbus Variable List 20190116 (Rev. 29).pdf | Инструкция | |
| SAVE_VTC_300_Installation_and_Service_RU_20190919_sw1.8.0.pdf | Инструкция | |
| SAVE Energy label placement A003.pdf | Инструкция | |
| Control panel mounting guide (A003).pdf | Инструкция | |
| Systemair_SAVE VTC 300_disassembly_EN_SE_DE_NO_FI_20181207.pdf | Инструкция | |
| SAVE_VTC_300_Wiring_diagram_EN (A001).pdf | Электросхема | |
| SAVE_Commissioning_record_EN_v02_20191107.pdf | Пусконаладка | |
| SAVE VTC 300 Passive House Certificate 2019.pdf | Сертификат | |
| Eurovent Certification Diploma 20190924.pdf | Сертификат | |
| 88381_SAVE_VTC300_L.dxf | Файл в формате CAD | |
| VTC_300_SCHEME_EN (A001).PDF | Прочие |
