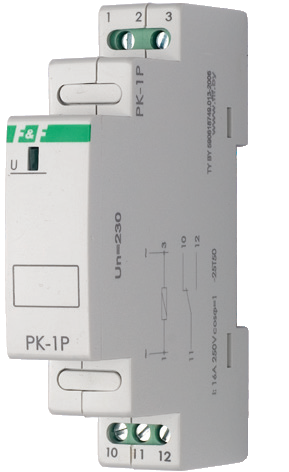

Реле электромагнитное (промежуточное) PK-1P

СМОТРЕТЬ ПОЛНЫЙ КАТАЛОГ...

СКЛАДСКАЯ ПОЗИЦИЯ.

 Назначение
Реле электромагнитное (промежуточное) PK-1P предназначено для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Отличительные особенности реле
Напряжение питания (одно из напряжений):
12B, 24B, 48B, AC/DC
110B, 230В AC.
Контакт 1Р, 16А.

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты 1-3, при этом на лицевой панели загорается индикатор включения реле.

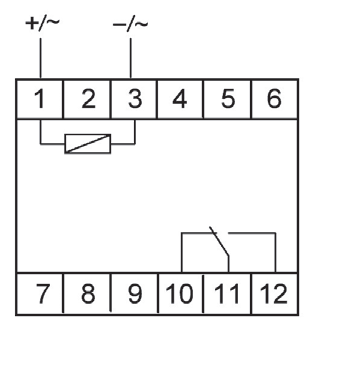

РК-1Р схема

ПараметрPK-1P

Напряжение питания, В:

12;24;48 AC/DC
110;230; 50Гц

Максимальный ток нагрузки(АС1), А: 16
Контакт:Z-замыкающий, P-переключающий, R-размыкающий: 1P
Время включения, мс: <40
Время выключения, мс: <20

Ток потребления при напряжении:24-230В, мА:

<25

Ток потребления при напряжении 12В, мА: <50
Диапазон рабочих температур, °С: от -25 до +50

Габариты(ШхВхГ), мм:

18x90x65

Тип корпуса(см. Приложение 1): 1S

Подключение:

винтовые зажимы 2,5мм2

Основные технические характеристики

Параметр PK-1P PK-2P PK-3P PK-4P PK-4PR PK-4PZ

Напряжение питания 12; 24; 48 (АС/DC); 110; 230 B; 50 Гц

Максимальный ток нагрузки (АС1), А 16 2×8 3×8 4×8 4×8

Контакты:

Z —замыкающий

R —размыкающий

Р —переключающий

1Р 2Р 3Р 4Р 2Р + 2R 2Р + 2Z

Время включения, мс < 40

Время выключения, мс < 20

Ток потребления при напряжении 24–30 В, мА < 25 < 50 < 50

Ток потребления при напряжении 12 В, мА < 50 < 75 < 75

Диапазон рабочих температур, °С от –5 до +50

Подключение винтовые зажимы 2,5 мм2

Габариты (Ш×В×Г), мм 18×90×65 52,5×90×65 18×90×65

Тип корпуса (см. Приложение 1) 1S 3S 1S
