РЕГУЛЯТОР ТЕМПЕРАТУРЫ PULSAIR AIRON

Электронный регулятор мощности PULSAIR-R (аналог PULSER-M) предназначен для управления электрическими обогревателями. Регулятор может подключаться к однофазным или двухфазным обогревателям.

PULSAIR-R - является функционально полным регулятором с встроенным термодатчиком и задатчиком.

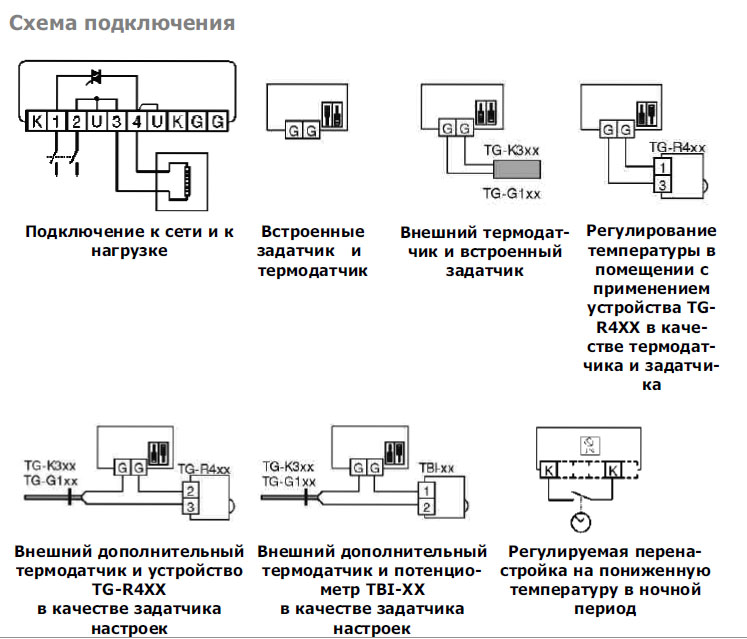

Возможно подключение внешнего термодатчика и внешнего задатчика.

Максимальная мощность нагрузки 3,6 кВт (при напряжении 230 В) или 6,4 кВт (при напряжении 400 В).

Автоматическая адаптация функции управления, пропорцио-нальное или пропорционально-интегральное регулирование.

Работа на нагрузку с напряжением 220/380 В без необходи-мости ручного выбора напряжения.

Регулируемая перенастройка на пониженную температуру в ночной период в диапазоне 0...10 °С.

Электронный (симисторный) регулятор мощности PULSAIR-R предназначен для регулирования мощности однофазных и двухфазных электрических обогревателей, работающих от сети с напряжением 220/380 В. Регулятор предназначен для крепления на вертикальной плоскости и включается последовательно между сетью питания и электрообогревателем.

Регулятор PULSAIR-R оборудован встроенным термодатчиком и имеет вход для подключения внешнего термодатчика, который может размещаться, например, в приточном воздуховоде или в помещении. Для регулирования температуры в помещении может использоваться термодатчик встроенный в регулятор PULSAIR-R.

Принцип действия

Регулирование осуществляется за счет включения и отключения полной нагрузки. Регулятор реализует пропорциональное регулирование по времени, путем изменения соотношения между временем включенного и отключенного состояния нагрузки в соответствии с заданными требованиями к обогреву. Например, если нагрузка 30 секунд включена и 30 секунд отключена, то это означает, что выходная мощность обогревателя составляет 50% от максимальной. Время цикла (сумма времени включенного и отключенного состояния нагрузки) является фиксированной величиной, равной приблизительно 60 секундам.

Такое регулирование вносит свой вклад в уменьшение затрат на электроэнергию и увеличивает комфортность за счет поддержания заданной температуры. Коммутация нагрузки осуществляется полупроводниковым прибором (симистором). Это означает, что в коммутирующем устройстве отсутствуют какие-либо механические элементы, подверженные износу. Коммутация нагрузки всегда производится в тот момент, когда ток и напряжение равны нулю, что исключает возникновение электромагнитных помех.

Регулятор PULSAIR-R автоматически изменяет режим управления в соответствии с динамикой объекта регулирования.

Регулирование температуры в помещении

Для быстроизменяющейся температуры PULSAIR-R работает в режиме пропорционально-интегрального регулятора с фик-сированной зоной пропорциональности 20 К и фиксированным временем возврата в исходное состояние, равным 6 минутам.

Регулирование температуры приточного воздуха

Для медленно изменяющейся температуры PULSAIR-R работает в режиме пропорционального регулятора с фиксированной зоной пропорциональности 2 К.

Регулируемая перенастройка на пониженную температуру в ночной период

С помощью внешнего устройства управления PULSAIR-R может перенастраиваться на пониженную температуру в ночной период. При срабатывании этого устройства температурная настройка регулятора снижается на заданную величину в диапазоне 0...10 °С.

Управление электрообогревателями, мощность которых превышает предельно допустимую для регулятора PULSAIR-R

Если мощность электрообогревателей превышает предельно допустимую для регулятора PULSAIR-R, то можно разделить нагрузку на несколько обогревателей, и управлять ими регулятором PULSAIR-R совместно с вспомогательными блоками PULSER-ADD.
