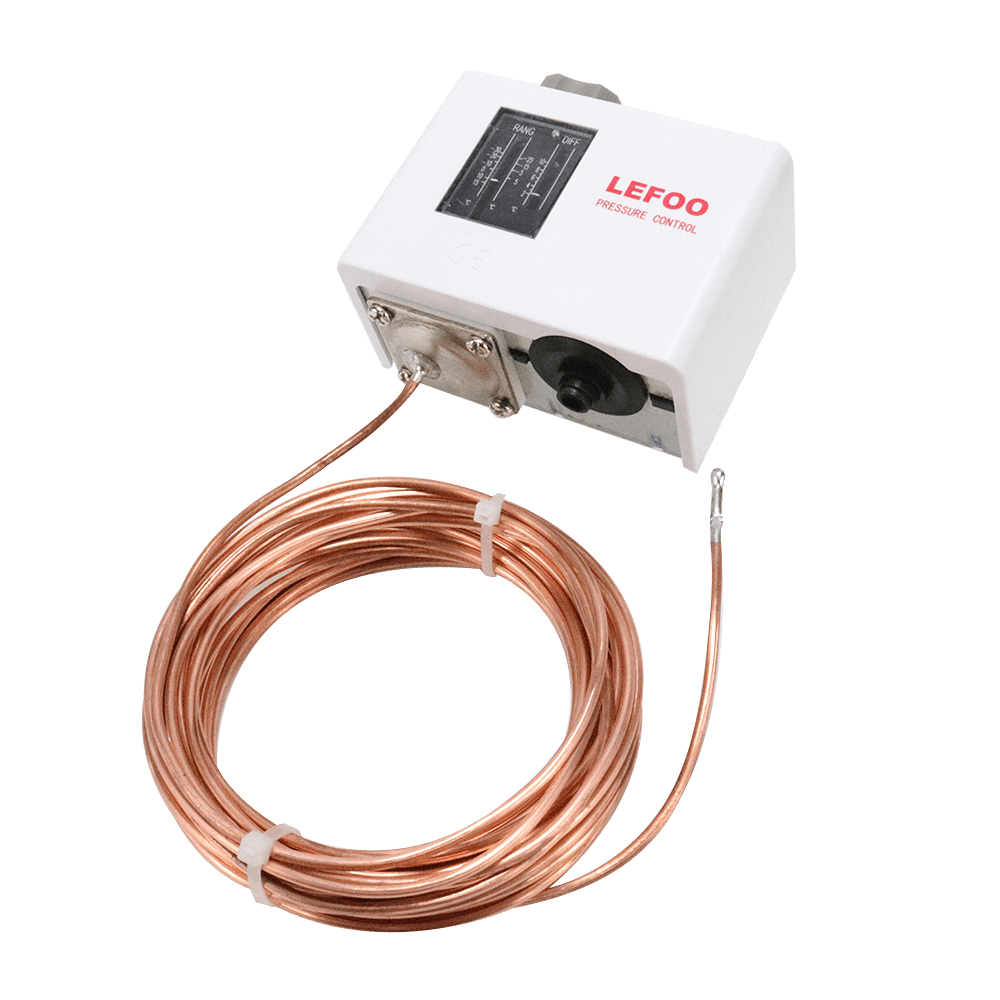

Реле температуры (капиллярный термостат) TS LEFOO применяется для регулирования температуры в системах отопления, вентиляции и кондиционирования. Длина капиллярной трубки: 1, 2, 3, 4, 6, 11,5 метров.
Монтаж капиллярного термостата осуществляется в непосредственной близости от теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса термостата производится с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки.
Технические данные
| Диапазон настройки уставки: | -30…+15 °C |
| Диапазон настройки гистерезиса: | 2…8 °C |
| Заводская уставка: | срабатывание 7°C, возврат 12°C |
| Температура эксплуатации: | -40…+65 °C |
| Рабочая среда капилляра: | неагрессивные газы |
| Точность срабатывания: | ± 1-1,5 °C |
| Сброс (возврат в исходное состояние): | Автоматический |
| Тип чувствительного элемента: | Медная трубка |
| Тип наполнителя капилляра: | Парообразный |
| Длина капиллярной трубки: | 1, 2, 3, 4, 6, 11,5 метров |
| Контактная система: | Перекидной контакт – SPDT |
| Максимальная температура капилляра: | 120 °C |
| Класс защиты (корпус): | IP30 (IP42, IP55 с аксессуарами) |
| Кабельный ввод: | Герметичный 5-10 мм |
