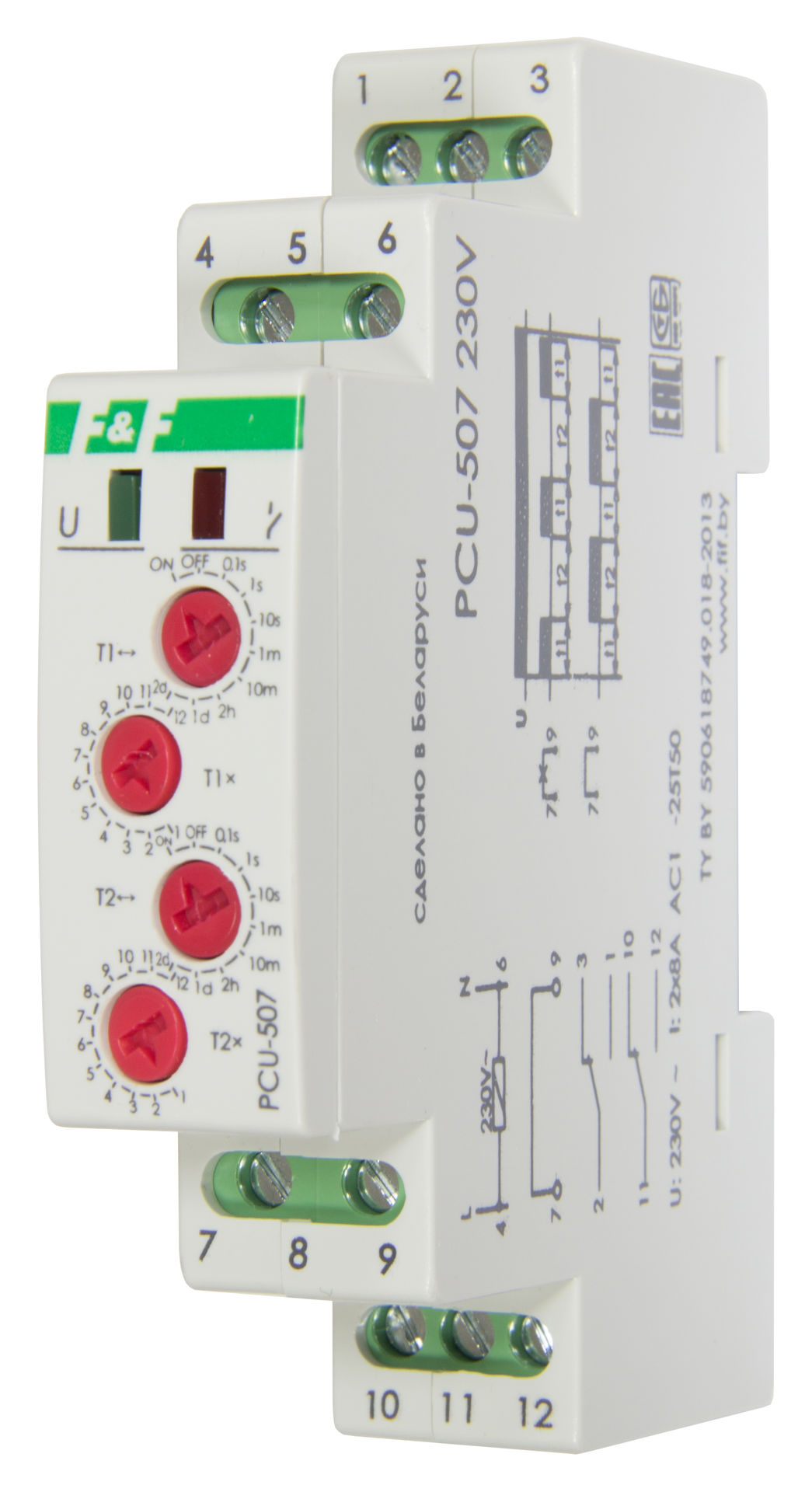

Реле времени многофункциональные PCU-507

56 BYN
Количество:
Производитель:
Находится в разделах: РЕЛЕ ВРЕМЕНИ, РЕЛЕ ВРЕМЕНИ

Отличительные особенности реле:

Многофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек. – 24 суток. Контакт 2NO/NC, Максимальный ток 8 А. 2 функции, Циклическое включение нагрузки по двум независимым уставкам (время работы и перерыва).

Назначение
Многофункциональное реле времени PCU-507 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.
Установка двух независимых временных выдержек t1 и t2 (время работы и время перерыва).

Принцип работы:
Включение нагрузки на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.

ИНСТРУКЦИЯ ПАСПОРТ Многофункциональное реле времени PCU-507
