SAVE VTC 200 L

Характеристики SAVE VTC 200 L                                              Характеристики SAVE VTC 200 R

Номер позиции: 88281

Варианты

Выбрать вариант изделияФильтр G4/Coarse 65% + G4/Coarse 65% - фильтры включены в агрегатФильтр F7/ePM1 60% + G4/Coarse 65% - Фильтры необходимо заказывать отдельно

• Приточно-вытяжная установка с высокоэффективным противоточным рекуператором
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Автоматическая функция защиты от обмерзания
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности в вытяжном канале).
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Поддержка протокола Modbus через порт RS485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально

Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 180 м². Лево- и правосторонние модели.

SAVE VTC 200 разработан для настенного монтажа в подсобных помещениях, например, в прачечной или кладовой.

Корпус изготовлен из листовой стали и хорошо изолирован для предотвращения образования конденсата. Внутренняя часть корпуса заполнена вспененным полипропиленом (EPP), который значительно снижает уровень шума и сокращает тепловые потери. Все компоненты могут легко извлекаться для технического и сервисного обслуживания.

Установка оснащена выскоэффективным противоточным рекуператором. Энергоэффективные вентиляторы с EC двигателями, также как и фильтры низкого давления снижают потребление электроэнергии и обеспечивают низкие показатели SFP (Удельной мощности вентилятора) и низкий уровень шума. Встроенный датчик относительной влажности в вытяжном канале можно использовать для управления по потребности. Все настройки и функции доступны на панели управления SAVE Touch, встроенной в лицевую панель. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.

Установка имеет автоматическую функцию оттайки, которая может быть выбрана из 3-х различных режимов в зависимости от наружного воздуха и воздуха внутри помещения. Без предварительного нагревателя в «Пассивных домах», где дисбаланс не допустим, установки могут работать до -0°C. Без предварительного нагревателя, где дисбаланс допускается, установки могут работать до -3°C. При температуре ниже требуется предварительный нагреватель. Предварительный нагреватель СBи комплект для подключения предварительного нагревателя доступны в качестве аксессуаров.

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с панельными фильтрами низкого давления G4/ISO Coarse 65% для приточного и вытяжного воздуха. Панельный фильтр F7/ePM1 60% для приточного воздуха доступен опционально.

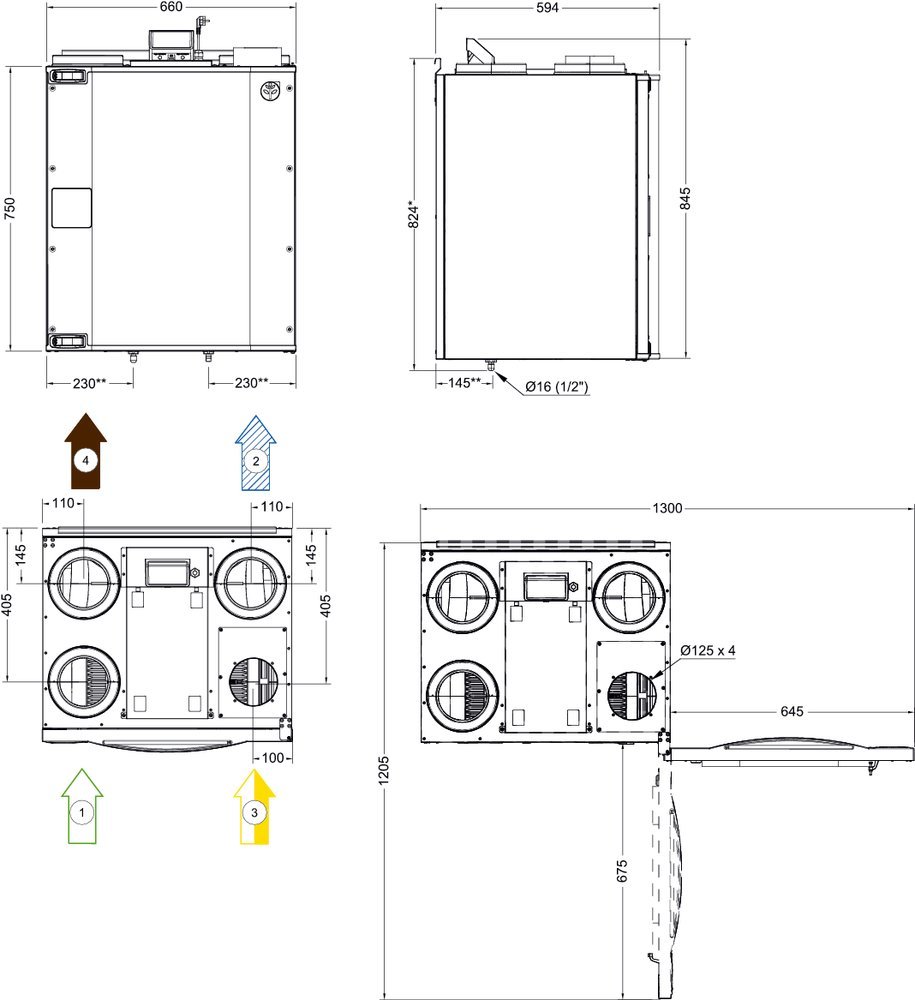

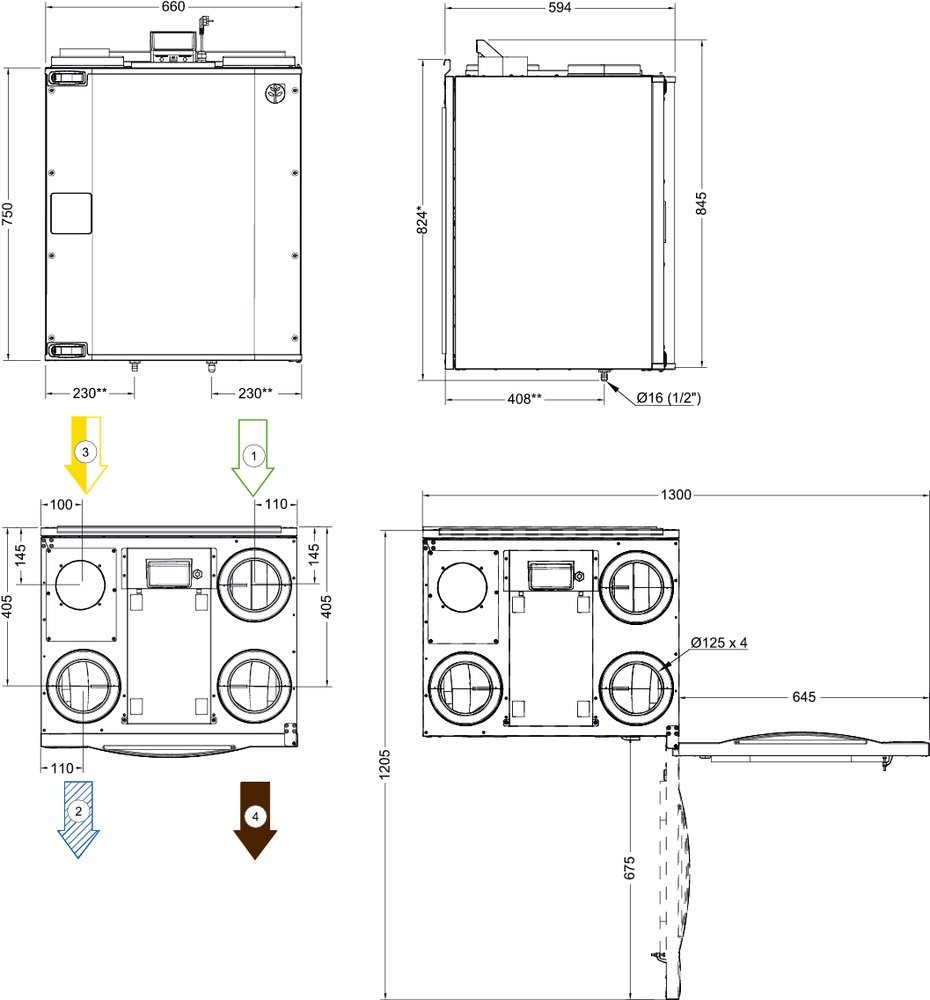

               SAVE VTC 200L левое исполнение                                                                                                                                    SAVE VTC 200R правое исполнение

1 Наружный воздух

2 Приточный воздух

3 Вытяжной воздух

4 Выбросной воздух

Номер позиции: 5289CB 125-0,6 230V/1 Duct heater195,00 EUR

Номер позиции: 5290CB 125-1,2 230V/1 Duct heater228,00 EUR

Номер позиции: 5377CB 125-1,8 230V/1 Duct heater281,00 EUR

Номер позиции: 142852CB Preheater Kit 1 phase75,00 EUR

Номер позиции: 37367CE/CD-diverting plug 4pin7,00 EUR

Номер позиции: 24782CEC Cable w/plug 12m70,00 EUR

Номер позиции: 306594CEC Cable w/plug 15m57,00 EUR

Номер позиции: 24783CEC Cable w/plug 6m40,00 EUR

Номер позиции: 2556Connectduct Ø 125/1,0 M/F78,00 EUR

Номер позиции: 26421CVVX 125 Combi grille, black165,00 EUR

Номер позиции: 26422CVVX 125 Combi grille, white165,00 EUR

Номер позиции: 30021CWK 125-3-2,5 Duct cooler,circ566,00 EUR

Номер позиции: 113227Duct Cover VTC 200148,00 EUR

Номер позиции: 211524Duct sensor -30-70C18,00 EUR

Номер позиции: 1608FK 125 Fast clamp10,00 EUR

Номер позиции: 211243Internet access module (IAM)265,00 EUR

Номер позиции: 5190LDC 125-600 Silencer65,00 EUR

Номер позиции: 5191LDC 125-900 Silencer88,00 EUR

Номер позиции: 208671PF VTC 200 F7/ePM1 60% Sup52,00 EUR

Номер позиции: 208670PF VTC 200 G4/Coarse 65% S/E40,00 EUR

Номер позиции: 6995Presence detector/IR24-P131,00 EUR

Номер позиции: 204385PSS48 Transformer 24V125,00 EUR

Номер позиции: 9693Push button, impulse51,00 EUR

Номер позиции: 153549RMK95,00 EUR

Номер позиции: 153548RMK-T150,00 EUR

Номер позиции: 211525Room sensor 0-50C54,00 EUR

Номер позиции: 9862RVAZ4 24A Actuator 0-10V352,00 EUR

Номер позиции: 138078SAVE Touch Black SPR255,00 EUR

Номер позиции: 140736SAVE Touch Wall Mounted Kit140,00 EUR

Номер позиции: 138077SAVE Touch White SPR255,00 EUR

Номер позиции: 211523Surface sensor -30-150C19,00 EUR

Номер позиции: 14906Systemair-1 CO2 duct sensor291,00 EUR

Номер позиции: 211522Systemair-E CO2 RH Temperature495,00 EUR

Номер позиции: 14904Systemair-E CO2 sensor559,00 EUR

Номер позиции: 311968TUNE-R-125-3-M4359,00 EUR

Номер позиции: 140777VAV/CAV conversion kit360,00 EUR

Номер позиции: 5457VBC 125-2 Water heating batt303,00 EUR

Номер позиции: 9839VBC 125-3 Water heating batt449,00 EUR

Номер позиции: 9670ZTR 15-0,4 valve 3-way101,00 EUR

Номер позиции: 6573ZTR 15-0,6 valve 3-way101,00 EUR

Номер позиции: 9829ZTV 15-0,4 2-way valve91,00 EUR

Номер позиции: 6571ZTV 15-0,6 2-way valve91,00 EUR

Старая версия

Wiring_VTC_200_208759_GB схема
