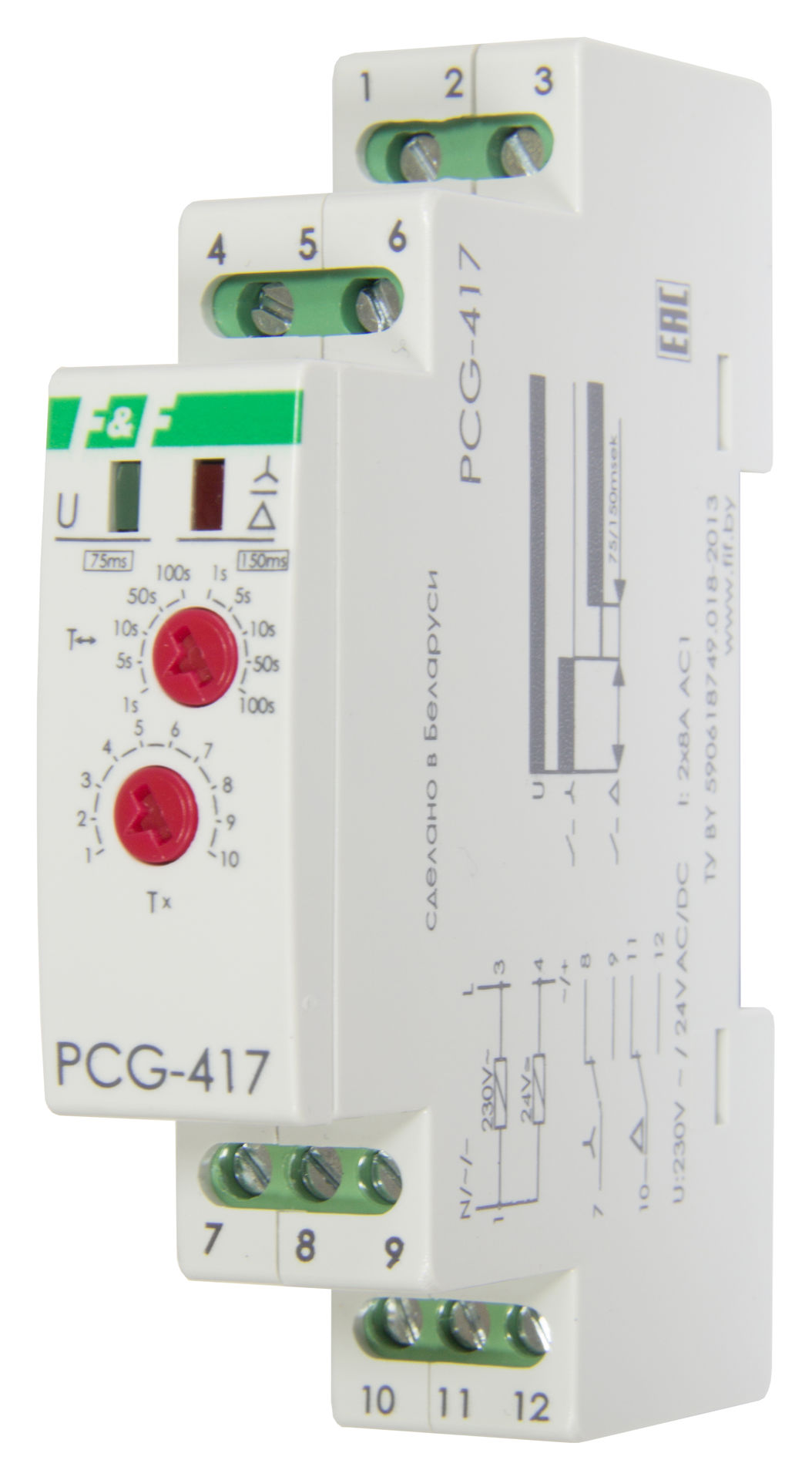

Реле времени «звезда–треугольник» PCG-417

56 BYN
Количество:
Производитель:
Находится в разделах: РЕЛЕ ВРЕМЕНИ, РЕЛЕ ВРЕМЕНИ

Отличительные особенности реле:

"Звезда- треугольник". Напряжение 230 В; 50 Гц, 24 В AC/DC, Время пуска 1-1000 сек. Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске.

Назначение
Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле времени программируемое PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.

Принцип работы:
Реле времени программируемое PCG-417 имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sзвезда {контакты 7-9 замыкаются) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА». Поэтому напряжение на них в 1,73 раза меньше номинального, что снижает пусковой ток. По истечении времени t1 выхода двигателя в рабочий режим контактор Sзвезда отключается (контакты 7-9 размыкаются), наступает пауза длительностью t2, затем включается контактор Sтреуг (контакты 10-12 замыкаются), включающий обмотки по схеме «ТРЕУГОЛЬНИК»
